Расчет температуры воздуха на выходе из рекуператора

Калькулятор мощности рекуператора и регенератора

Расчет температуры на выходе из рекуператора

Температура приточного воздуха после рекуператора

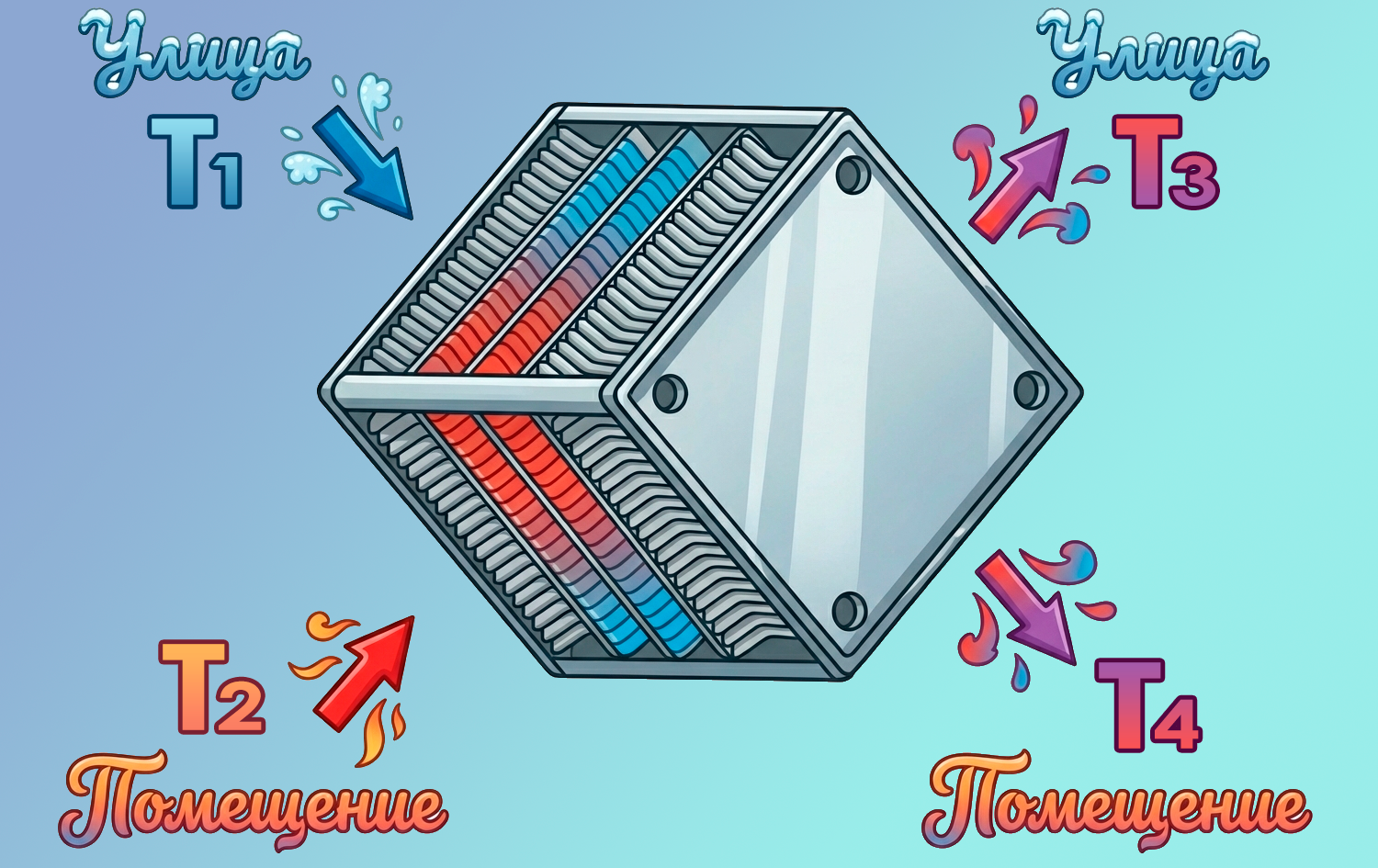

Схема пластинчатого рекуператора с обозначениями T1, T2, T3, T4 и формулой КПД

Температура притока на выходе (T4): - °C

Температура вытяжки на выходе (T3): - °C

Мощность рекуперации (Q): - кВт

Дисбаланс расходов: - %

Коэффициент соотношения расходов: -

Эффективность по притоку ηпр: - %

Теплоемкость воздуха для расчета принята = 1,005 кДж/(кг·°C)

Плотность воздуха для расчета принята = 1,2 кг/м3

ВАЖНО: Все значения указаны ориентировочно для укрупненного расчета

Вам понравился калькулятор?

Рекуператор / регенератор

Рекуператор / регенератор – часть системы, присущая приточно-вытяжным системам вентиляции.
Служит для подогрева наружного воздуха вытяжным, за счет чего достигается весомая экономия в энергоресурсах. Рекуператоры / регенераторы в системах вентиляции обычно используются 3-х основных типов: роторный, пластинчатый, гликолевый.

Роторный регенератор
Представляет из себя вращающееся колесо внутри вентиляционной установки. Отличается высокой энергоэффективностью и более высокой ценой.
В роторе возможно перетекание (подмес) вытяжного воздуха к приточному за счет неплотностей. Как правило, это очень небольшое количество, но эту особенность нужно держать в голове.

роторный рекуператор регенератор калькулятор

Роторный регенератор

Пластинчатый рекуператор
Пластинчатый перекрестноточный рекуператор – более дешевый тип теплообменник, представляющий из себя скрепленные между собой металлические пластины, между которыми проходит воздух.
Отличие от роторного в менее высоком коэффициенте энергосбережения, более дешевой цене и отсутствии подмеса вытяжного воздуха к приточному.
Основным минусом использования данного теплообменника является его обмерзание зимой при низких температурах. Например, такой расположен у нас в вент. установке в офисе.

Пластинчатый рекуператор

Гликолевый рекуператор
Рекуператор по типу жидкость-воздух. Когда две вентиляционные установки расположены далеко друг от друга, но необходимо сэкономить тепловую энергию, применяют рекуперацию с помощью дополнительного гликолевого теплоносителя.
Схема следующая: вытяжной воздух подогревает теплоноситель в теплообменнике вытяжной установки, далее с помощью насоса жидкость перекачивается в теплообменник приточной установки, где происходит нагрев приточного воздуха. Такие системы отличаются сложностью в исполнении и низкой энергоэффективностью.
